Vertiv CoolChip CDU 70: рідинне охолодження для AI без нового будівництва

Готове рішення Vertiv™ CoolChip CDU 70

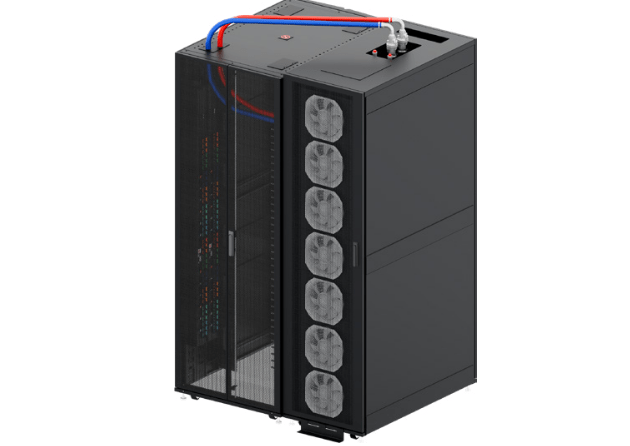

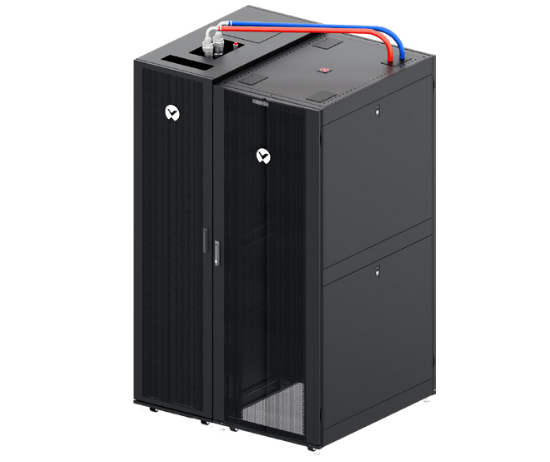

Vertiv™ CoolChip CDU 70 є унікальним у складі лінійки 360AI: завдяки принципу роботи рідина-повітря (L2A) він створює повністю замкнений вторинний контур охолодження і скидає тепло в навколишнє повітря через вбудований теплообмінник - без жодного підключення до системи охолодженої води. Блок працює з існуючою повітряною інфраструктурою об'єкта, що робить його ідеальним вибором для існуючих дата-центрів з традиційним повітряним охолодженням. Там, де інші рішення вимагали б серйозної модернізації інфраструктури, Vertiv™ CoolChip CDU 70 просто встановлюється і починає працювати.
Vertiv у рішенні CoolChip CDU 70, підібрав та протестував сумісні компоненти в різних конфігураціях – тому клієнт отримує вже готову, перевірену архітектуру, де CDU, стійка, маніфолд, PDU та моніторинг підібрані одне до одного і гарантовано працюють разом.
Рішення розраховане на IT-навантаження 88 кВт в одній стійці - з розподілом 70 кВт на рідинне охолодження прямо на чіп і 18 кВт на традиційне повітряне охолодження. Таке співвідношення дозволяє поступово переходити на рідинне охолодження, не відмовляючись від існуючої повітряної інфраструктури.

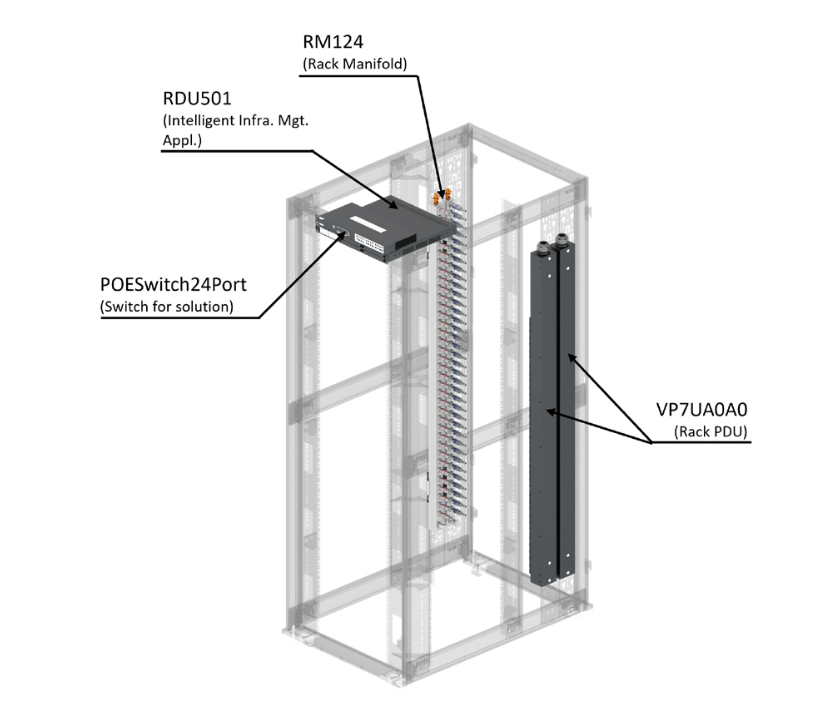

До складу рішення входить усе необхідне: серверна стійка Vertiv™ VR3357 (48U, 800×1200 мм) з максимальним статичним навантаженням до 1363 кг, блок розподілу холодоносія CDU 70, внутрішньостійковий маніфолд Vertiv™ CoolChip Fluid Network (RM124, 36U), два розподільчих блоки живлення Vertiv™ PowerIT rPDU з комутацією на рівні розеток (80 А, 57,6 кВт кожен), система зонального виявлення витоків Vertiv™ Liebert® LT460 та інтелектуальний пристрій управління інфраструктурою Vertiv™ Liebert® RDU501.

Внутрішньостійковий маніфолд

Маніфолд Vertiv™ CoolChip Fluid Network (RM124) постачається у комплекті і монтується у нульовому U-просторі стійки - він не займає жодного юніта під серверне обладнання. З'єднання CDU з холодними пластинами серверів виконується за допомогою швидкознімних з'єднань без крапель рідини. Конструкція з нержавіючої сталі та заводська очистка гарантують чистоту контуру з першого дня роботи.

Технічні характеристики

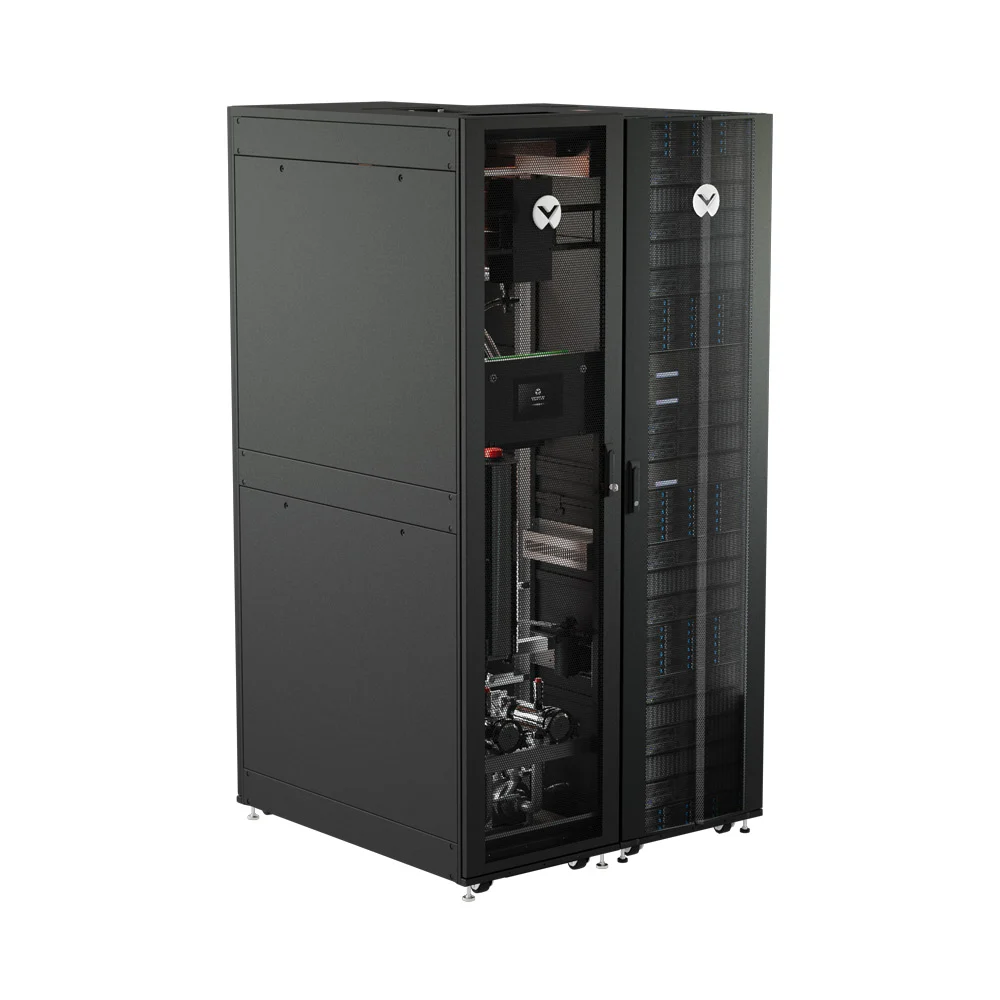

Vertiv™ CoolChip CDU 70 забезпечує номінальну потужність охолодження 70 кВт при різниці температур підходу (ATD) 11°C. Питома витрата рідини у вторинному контурі - 1,5 л/хв на кВт при використанні 25% розчину пропіленгліколю, температура подачі рідини до серверів - до 35,6°C. Габарити блоку 2300 × 600 × 1200 мм дозволяють розмістити його впритул до серверної стійки в ряду. Живлення - стандартне однофазне 230 В/50 Гц або 115 В/ 60 Гц. Робочий діапазон температур - від 0°C до 40°C при відносній вологості від 10% до 90%.

Моніторинг і безпека під контролем

Моніторинг усього рішення забезпечує Vertiv™ Liebert® RDU501 - він відстежує температуру, живлення та стан активів у єдиному дашборді та підтримує дистанційне управління серверами. Система виявлення витоків LT460 контролює до 30 метрів кабелю виявлення вологи та миттєво сигналізує про будь-яке підтікання. Розподільчі блоки живлення rPDU дозволяють дистанційно керувати кожною розеткою та надсилають сповіщення про перевищення порогів навантаження через email, SMS або SNMP.

Масштабування без зміни архітектури

Vertiv™ CoolChip CDU 70 у складі 360AI - старт, за яким зручно рости. Коли потреби зростуть, ви зможете безшовно масштабуватись до моделей рідина-рідина: CDU 121, CDU 600, CDU 1350 і аж до флагманського CDU 2300 потужністю 2,3 МВт - зберігаючи єдину архітектуру управління та знайомі підходи до обслуговування.

Alpha Grissin Infotech Ukraine - авторизований партнер Vertiv в Україні. Плануєте впровадити рідинне охолодження у вашому дата-центрі? Зв'яжіться з нами – ми допоможемо розгорнути рішення швидко і без зайвих ускладнень.
